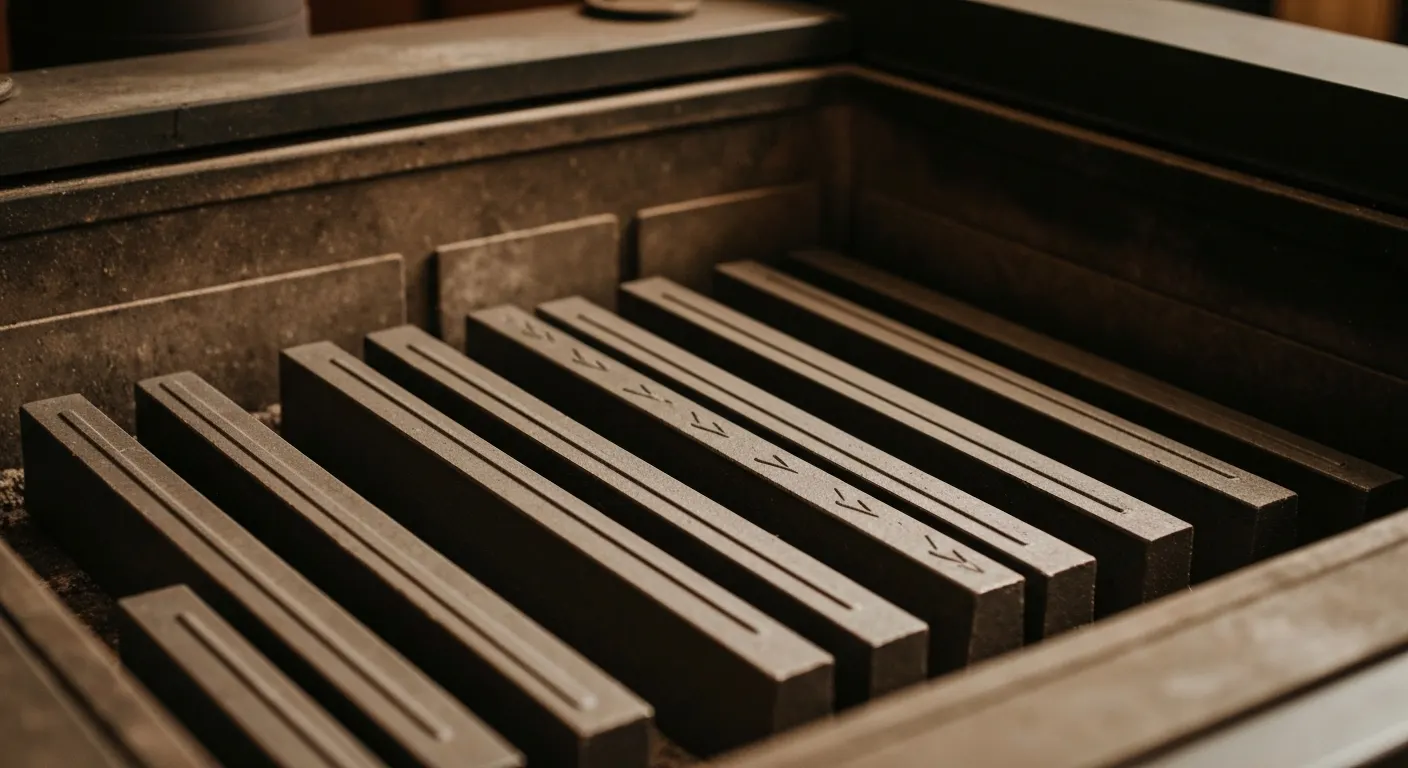

Jak prawidłowo ułożyć rusztowiny w piecu? Kierunek i odstępy

Czym są rusztowiny i jaką pełnią funkcję w piecu?

Rusztowiny to żeliwne segmenty osadzone w dolnej części paleniska pieca lub kotła na paliwo stałe, na których spoczywa spalane paliwo – węgiel, ekogroszek lub drewno. Charakteryzują się odpornością na temperatury rzędu 800-1000°C, siecią szczelin umożliwiających dopływ powietrza pierwotnego oraz możliwością szybkiego demontażu przy czyszczeniu popielnika. Z mojej praktyki serwisowej wynika, że to właśnie źle ułożone rusztowiny, a nie sam kocioł, odpowiadają za większość reklamacji dotyczących nierównomiernego spalania (norma referencyjna: PN-EN 303-5:2012).

Rusztowin nie należy mylić z pojedynczym rusztem, który w małych piecykach kaflowych bywa jednym, monolitycznym elementem. Zestaw rusztowin to zwykle od 3 do 8 segmentów ułożonych obok siebie, co pozwala wymieniać pojedyncze, uszkodzone części zamiast całej konstrukcji. To rozwiązanie tańsze w eksploatacji i typowe dla większości kotłów zasypowych i automatycznych spotykanych w polskich domach.

Rusztowiny a ruszt pojedynczy – czym się różnią?

Ruszt pojedynczy to jedna płyta żeliwna z otworami, montowana najczęściej w mniejszych piecach kaflowych i kominkach o niewielkiej mocy. Rusztowiny to zestaw kilku niezależnych segmentów, które da się obracać, wymieniać pojedynczo i dopasowywać do zużycia poszczególnych odcinków paleniska. W kotłach powyżej 15 kW segmentowa budowa jest praktycznie standardem, bo ułatwia serwis bez demontażu całego paleniska.

Jak rusztowiny wpływają na jakość spalania i emisję?

Prawidłowo ułożone rusztowiny zapewniają równomierny dopływ powietrza pierwotnego do całej masy paliwa, co przekłada się na pełniejsze spalanie i mniejszą emisję pyłu. Kotły wprowadzane do obrotu w Unii Europejskiej muszą spełniać wymogi efektywności energetycznej określone w Rozporządzeniu Komisji (UE) 2015/1189 wdrażającym dyrektywę Ekoprojekt – a osiągnięcie deklarowanej przez producenta sprawności bez sprawnego rusztu jest w praktyce niemożliwe. Rusztowiny działają tu jak fundament całego procesu spalania – nawet najlepszy sterownik kotła nie zrekompensuje źle dobranej szczeliny.

• Rusztowiny umożliwiają dopływ powietrza od dołu paleniska, co jest warunkiem pełnego spalania paliwa stałego.
• Odprowadzają popiół i drobny żużel do popielnika, zapobiegając zasypaniu strefy spalania.
• Podtrzymują warstwę żarową, dzięki czemu ogień nie zapada się w głąb paleniska.
• Chronią dolną część komory spalania przed bezpośrednim kontaktem żaru z konstrukcją kotła.

Jakie rodzaje rusztowin występują w piecach i kotłach?

W polskich piecach i kotłach na paliwo stałe spotyka się trzy podstawowe konstrukcje rusztowin: segmentowe (belkowe), pełne (płytowe) oraz ruchome, spotykane w urządzeniach z automatycznym usuwaniem popiołu. Wybór typu zależy od mocy urządzenia, sposobu podawania paliwa i modelu kotła – producenci tacy jak Defro czy Kospel stosują różne warianty nawet w obrębie jednej linii produktowej. Rozpoznanie typu rusztowin to pierwszy krok przed jakąkolwiek wymianą czy regulacją odstępów.

Rusztowiny segmentowe, pełne i ruchome – różnice konstrukcyjne

Segmentowe rusztowiny to kilka równoległych belek żeliwnych z karbowaną powierzchnią, ułożonych obok siebie na prowadnicach. Ruszt pełny, zwany też płytowym, to jedna zwarta płyta z regularnie rozmieszczonymi otworami – typowy dla mniejszych pieców kaflowych i niektórych kominków wolnostojących. Rusztowiny ruchome, montowane głównie w kotłach z automatycznym podajnikiem, wyposażone są w mechanizm obrotowy lub przesuwny, który cyklicznie zrzuca popiół bez ingerencji użytkownika.

Która konstrukcja sprawdza się w kotłach z automatycznym podawaniem?

W kotłach na ekogroszek z podajnikiem ślimakowym najczęściej stosuje się rusztowiny ruchome lub segmentowe z mechanizmem potrząsania, bo drobna granulacja paliwa szybko tworzy zbity popiół blokujący dopływ powietrza. Ręczne obracanie sprawdza się w prostszych kotłach zasypowych na węgiel kawałkowy, gdzie użytkownik i tak regularnie ingeruje w palenisko przy dokładaniu opału.

*Wartości orientacyjne z praktyki serwisowej, zależne od jakości paliwa i intensywności eksploatacji – dokładny okres gwarancyjny podaje zawsze instrukcja producenta.

Jak dobrać rusztowiny do rodzaju paliwa?

Rusztowiny do węgla kamiennego i ekogroszku wymagają gęstszego ułożenia z węższymi szczelinami niż rusztowiny przeznaczone do drewna, które potrzebuje swobodniejszego dopływu powietrza od dołu. Dobór niewłaściwego rusztu do paliwa to jeden z częstszych błędów, jakie widzę przy przeglądach – montaż rusztowin przeznaczonych do węgla w piecu opalanym drewnem prowadzi do zbyt wolnego spalania i osadzania się sadzy w kanałach spalinowych.

Rusztowiny do węgla i ekogroszku a rusztowiny do drewna

Węgiel kawałkowy i ekogroszek spalają się w zwartej warstwie żaru, więc rusztowiny do tych paliw mają gęściej rozmieszczone karby i węższe prześwity, ograniczające przesypywanie się nieprzepalonych ziaren. Drewno wymaga intensywniejszego dopływu powietrza wtórnego i większej przestrzeni pod warstwą żaru, dlatego piece na drewno projektuje się często z szerszymi odstępami między segmentami rusztu lub w ogóle bez klasycznego rusztu dolnego, zastępując go rusztem szamotowym.

Rusztowiny do pieców kaflowych – czym się kierować przy doborze?

W piecach kaflowych rusztowiny dobiera się przede wszystkim według wymiarów paleniska podanych przez producenta konkretnego modelu, a nie według uniwersalnych tabel dostępnych w internecie. Rozstaw prowadnic, głębokość osadzenia i grubość segmentu różnią się między producentami nawet przy pozornie identycznych gabarytach zewnętrznych pieca.

• Węgiel kamienny grubej frakcji – rusztowiny o szerszych karbach, ale ciasnym rozstawie segmentów.
• Ekogroszek i miał – rusztowiny z drobniejszym, gęstym karbowaniem, ograniczające przesyp ziaren do popielnika.
• Drewno kawałkowe – większe prześwity lub konstrukcja bez klasycznego rusztu żeliwnego, oparta na ruszcie szamotowym.
• Piece kaflowe uniwersalne – rusztowiny pośrednie, dobierane indywidualnie wg instrukcji obsługi kotła (Defro/Kospel, 2023).

“Kotły wprowadzane do obrotu w Unii Europejskiej muszą spełniać wymogi efektywności energetycznej i emisji określone w przepisach wdrażających dyrektywę Ekoprojekt.” — Komisja Europejska, Rozporządzenie (UE) 2015/1189, 2015

Krok 1: Przygotowanie paleniska przed montażem rusztowin

Przed montażem nowych rusztowin trzeba najpierw usunąć stare, popękane elementy i dokładnie oczyścić palenisko z zalegającego popiołu oraz żużla. Pomijanie tego etapu to prosta droga do nierównego osadzenia nowego rusztu i szybkiego uszkodzenia prowadnic – w mojej praktyce to jeden z najczęstszych powodów powrotnych reklamacji po samodzielnej wymianie.

Jak usunąć stare rusztowiny i oczyścić prowadnice?

Stare segmenty wyjmuje się zwykle od strony drzwiczek popielnikowych, po uprzednim ostudzeniu paleniska – próba demontażu na gorąco grozi poparzeniem i pęknięciem żeliwa pod wpływem szoku termicznego. Prowadnice, czyli listwy lub wyżłobienia, na których osadzają się rusztowiny, należy oczyścić z osadu żużlowego szczotką drucianą, bo nawet niewielka narośl potrafi uniemożliwić równe osadzenie nowego kompletu.

Co sprawdzić w obmurzu szamotowym przed montażem?

Warto obejrzeć stan cegieł i płyt szamotowych otaczających palenisko – pęknięcia, ubytki czy odpryski obmurza wpływają na rozkład temperatury wokół rusztu i mogą przyspieszać jego zużycie. Kontrola wymiarów paleniska zgodnie z instrukcją producenta pieca lub kotła (np. dokumentacją Defro czy Kospel) pozwala uniknąć zakupu rusztowin o niewłaściwym rozmiarze jeszcze przed montażem.

1. Ostudź palenisko całkowicie przed przystąpieniem do demontażu starych elementów.
2. Wyjmij popękane lub zdeformowane segmenty, zaczynając od strony popielnika.
3. Oczyść prowadnice i łożyska z osadu żużlowego szczotką drucianą.
4. Sprawdź stan obmurza szamotowego i usuń luźne fragmenty ceramiki.
5. Zweryfikuj wymiary paleniska z instrukcją obsługi konkretnego modelu kotła.

Jeśli przy okazji planujesz też sprawdzenie ciągu i podłączenia komina, zerknij na jak podłączyć piec wolnostojący do komina – nieprawidłowy ciąg potrafi imitować objawy źle ułożonych rusztowin.

Krok 2: Kierunek ułożenia rusztowin względem paleniska

Rusztowiny segmentowe układa się zwykle prostopadle do drzwiczek paleniska, co ułatwia przesuw popiołu w stronę popielnika przy czyszczeniu. Żebra karbowanej powierzchni powinny być skierowane do góry – to standard w większości kotłów zasypowych, choć zawsze warto zweryfikować to z instrukcją montażową konkretnego modelu, bo pojedyncze konstrukcje odbiegają od reguły.

W którą stronę powinny być skierowane żebra?

Żebra rusztowin kieruje się do góry, ponieważ w tej pozycji lepiej podtrzymują warstwę paliwa i ułatwiają swobodny przesyp drobnego popiołu przez szczeliny. Odwrotne ułożenie – żebrami w dół – zmniejsza efektywną powierzchnię kontaktu z paliwem i pogarsza cyrkulację powietrza pierwotnego.

Co się dzieje przy odwrotnym ułożeniu rusztowin?

Z praktyki serwisowej: odwrócone rusztowiny, ułożone żebrami w dół, powodują szybsze zapychanie się szczelin popiołem i zauważalny spadek mocy grzewczej już po kilku dniach eksploatacji. Użytkownicy zgłaszają wtedy najczęściej “słabe podtrzymywanie ognia” i konieczność częstszego dokładania paliwa, choć przyczyna leży wyłącznie w odwróconym montażu, a nie w jakości opału.

• Kierunek żeber do góry – standard w większości kotłów segmentowych na paliwo stałe.
• Ułożenie prostopadłe do drzwiczek paleniska – ułatwia mechaniczne przesuwanie popiołu grzebieniem.
• Zgodność z instrukcją montażową modelu – nadrzędna wobec ogólnych zasad, gdy producent podaje inny schemat.
• Kontrola po montażu – delikatne pociągnięcie pogrzebaczem sprawdza, czy segmenty leżą stabilnie w wyznaczonym kierunku.

Jakie odstępy między rusztowinami są prawidłowe?

Prawidłowa szczelina między rusztowinami zależy od granulacji spalanego paliwa – dla ekogroszku i drobnego węgla stosuje się węższe odstępy niż dla grubego węgla kawałkowego. Dokładną wartość zawsze podaje instrukcja obsługi konkretnego modelu kotła lub pieca, ponieważ uśrednione wartości znalezione w internecie bywają niedopasowane do konkretnej konstrukcji paleniska.

Zalecane szczeliny w zależności od rodzaju paliwa

W praktyce serwisowej najczęściej spotykane są węższe prześwity przy drobnym paliwie i szersze przy paliwie gruboziarnistym, ale to producent kotła – nie uśredniona tabela – powinien być ostatecznym źródłem tej wartości. Poniższa tabela pokazuje orientacyjne tendencje, a nie sztywne wymiary do zastosowania bez weryfikacji.

Co grozi przy zbyt szerokich odstępach?

Zbyt szerokie szczeliny powodują przesypywanie się nieprzepalonego paliwa do popielnika, co obniża efektywność spalania i realnie zwiększa zużycie opału w sezonie grzewczym. To błąd rzadziej zgłaszany niż zbyt ciasne ułożenie, ale równie kosztowny dla domowego budżetu na ogrzewanie.

• Ekogroszek i miał – węższe szczeliny ograniczają przesyp ziaren, zgodnie z instrukcją producenta.
• Węgiel kawałkowy – odstęp pośredni, dostosowany do frakcji zakupionego opału.
• Drewno – konstrukcja rusztu zwykle inna niż przy paliwach sypkich, często oparta na ruszcie szamotowym.
• Zawsze instrukcja obsługi – to ona, a nie uśredniona wartość z forum, jest wiążącym źródłem wymiaru.

Dlaczego zbyt małe odstępy powodują przegrzanie i pękanie żeliwa?

Zbyt ciasne ułożenie rusztowin ogranicza dopływ powietrza od dołu, co prowadzi do miejscowego przegrzania kruchego żeliwa szarego i sprzyja pękaniu. Dodatkowo w wąskich szczelinach gromadzi się żużel, który dodatkowo pogarsza wymianę ciepła i przyspiesza degradację elementów rusztu (norma referencyjna: PN-EN 303-5:2012).

Jak żużel gromadzący się w szczelinach pogarsza wymianę ciepła?

Żużel osadzony w wąskich prześwitach działa jak izolator – blokuje dopływ powietrza pierwotnego i zmusza płomień do koncentrowania się w mniejszej powierzchni rusztu. Powstaje wtedy punktowe przegrzanie, znacznie przekraczające temperaturę roboczą, na jaką zaprojektowano dany segment.

Dlaczego żeliwo szare EN-GJL jest bardziej podatne na pęknięcia?

Rusztowiny wykonuje się najczęściej z żeliwa szarego oznaczanego symbolem EN-GJL, które jest twardsze i bardziej odporne na ścieranie niż żeliwo sferoidalne EN-GJS, ale jednocześnie znacznie bardziej kruche przy nierównomiernym rozkładzie temperatury. Z obserwacji serwisowych: pęknięte rusztowiny najczęściej trafiają do wymiany po sezonie intensywnego palenia węglem o dużej zawartości popiołu, właśnie przy zbyt ciasno ułożonych segmentach. Jeśli pęknięcie jest niewielkie i element wart jest ratowania, można rozważyć profesjonalną naprawę i spawanie pękniętego żeliwa zamiast od razu kupować komplet nowy.

• Miejscowe przegrzanie – powstaje przy ograniczonym dopływie powietrza w zbyt ciasnych szczelinach.
• Kruchość żeliwa szarego EN-GJL – sprzyja pękaniu przy gwałtownych zmianach temperatury.
• Osadzanie żużla – dodatkowo pogarsza wymianę ciepła i przyspiesza zużycie rusztu.
• Paliwo o wysokiej zawartości popiołu – zwiększa ryzyko przy jednoczesnym zbyt ciasnym montażu.

Krok 3: Mocowanie i stabilizacja rusztowin

Rusztowiny opiera się na prowadnicach bez sztywnego mocowania, bo żeliwo potrzebuje pewnego luzu na rozszerzalność termiczną podczas nagrzewania paleniska. Dokręcanie na sztywno śrubami, jeśli konstrukcja tego wprost nie przewiduje, jest jednym z częstszych błędów przy samodzielnym montażu i realnie zwiększa ryzyko pęknięcia.

Dlaczego rusztowiny nie powinny być dokręcane na sztywno?

Żeliwo pod wpływem temperatury zmienia swoje wymiary liniowe – to zjawisko rozszerzalności termicznej, znane każdemu, kto choć raz wymieniał ruszt w piecu. Sztywne mocowanie bez luzu uniemożliwia to naturalne “oddychanie” materiału i koncentruje naprężenia w jednym punkcie, co prowadzi do pęknięć nawet przy prawidłowo dobranej szczelinie między segmentami.

Jak sprawdzić stabilność przed zamknięciem paleniska?

Po osadzeniu rusztowin na prowadnicach warto delikatnie poruszyć każdym segmentem ręką lub pogrzebaczem – element powinien mieć minimalny luz, ale nie przesuwać się swobodnie na boki ani wypadać z prowadnicy. Jeśli segment się chwieje nadmiernie, to sygnał, że prowadnice są zużyte albo rusztowiny mają niewłaściwy wymiar dla danego modelu paleniska.

1. Ułóż rusztowiny na prowadnicach zgodnie z wyznaczonym kierunkiem żeber.
2. Nie dokręcaj segmentów na sztywno, jeśli instrukcja producenta tego nie wymaga.
3. Sprawdź ręcznie stabilność każdego segmentu przed zamknięciem drzwiczek paleniska.
4. Skoryguj ułożenie, jeśli wyczuwasz nadmierny luz lub przesuwanie się na boki.

Jak sprawdzić poprawność ułożenia przed pierwszym paleniem?

Poprawność ułożenia rusztowin sprawdza się przez wizualną kontrolę równomierności szczelin, ocenę swobodnego opadania popiołu do popielnika oraz próbne rozpalenie niewielką ilością paliwa. Dopiero po pozytywnym przejściu tych trzech etapów warto przejść do regularnej eksploatacji kotła pełną mocą.

Na co zwrócić uwagę podczas próbnego rozpalenia?

Podczas pierwszego, ostrożnego rozpalenia obserwuj kolor płomienia i charakter dymu wydobywającego się z komina – jasny, żółto-pomarańczowy płomień i niewielka ilość jasnego dymu świadczą o prawidłowym dopływie powietrza przez ruszt. Ciemny, gęsty dym lub duszący się, przygasający ogień to sygnał, że coś w ułożeniu rusztowin lub w ciągu kominowym wymaga korekty.

Kiedy warto skonsultować się z kominiarzem lub serwisantem?

W razie jakichkolwiek wątpliwości co do prawidłowego ułożenia, szczególnie przy nowym modelu kotła lub po większej naprawie paleniska, warto skonsultować się z serwisantem producenta lub uprawnionym kominiarzem przed przejściem na regularną eksploatację. Wytyczne bezpieczeństwa urządzeń grzewczych publikuje też Urząd Dozoru Technicznego, który nadzoruje część instalacji grzewczych w Polsce (źródło: udt.gov.pl, 2022). Ten fragment ma charakter praktycznego poradnika i nie zastępuje indywidualnej oceny stanu technicznego urządzenia przez uprawnionego serwisanta lub kominiarza – przy wątpliwościach dotyczących bezpieczeństwa zawsze warto skonsultować się ze specjalistą.

1. Skontroluj wzrokowo równomierność szczelin na całej powierzchni rusztu.
2. Sprawdź, czy popiół swobodnie opada do popielnika bez zatorów.
3. Rozpal próbnie niewielką ilość paliwa i obserwuj kolor płomienia oraz dymu.
4. Skonsultuj wątpliwości z serwisantem lub kominiarzem przed regularnym użytkowaniem.

Jak często wymieniać lub obracać rusztowiny?

Typowa żywotność rusztowin przy regularnym paleniu węglem to zwykle od kilku do kilkunastu sezonów grzewczych, choć dokładny okres zależy od jakości paliwa, temperatury spalania i częstotliwości eksploatacji – nie należy traktować tej wartości jako gwarantowanej. Okresowe obracanie rusztowin segmentowych pozwala wyrównać zużycie powierzchni i realnie wydłużyć czas ich pracy.

Jakie sygnały wskazują na konieczność wymiany?

Widoczne pęknięcia, ubytki materiału i nadmierne wygięcie segmentu to jednoznaczne sygnały, że rusztowina kwalifikuje się do wymiany, a nie dalszej eksploatacji. Ignorowanie takich objawów zwiększa ryzyko całkowitego pęknięcia segmentu w trakcie sezonu, często w najmniej dogodnym momencie, czyli przy mrozie.

Czy obracanie rusztowin wydłuża ich żywotność?

Tak – obracanie segmentów co sezon lub dwa pozwala równomiernie rozłożyć zużycie powierzchni karbowanej, która ściera się szybciej od strony bezpośredniego kontaktu z żarem. Częstsza wymiana konieczna jest przy spalaniu paliw o wysokiej zawartości popiołu i żużla, gdzie ścieranie mechaniczne rusztu jest po prostu intensywniejsze. Pełny opis procedury znajdziesz w tekście ruszt żeliwny do pieca kaflowego – wymiana krok po kroku.

• Widoczne pęknięcia – kwalifikują segment do natychmiastowej wymiany, niezależnie od wieku.
• Nadmierne wygięcie – utrudnia równe osadzenie na prowadnicach i sprzyja nieszczelnościom.
• Ubytki materiału – zmniejszają skuteczną powierzchnię podtrzymującą warstwę żaru.
• Paliwo o wysokiej zawartości popiołu – przyspiesza zużycie mechaniczne rusztu.

Najczęstsze błędy przy układaniu rusztowin

Najczęstszym błędem, jaki widzę przy domowych montażach, jest kopiowanie ułożenia ze starego, już zdeformowanego rusztu zamiast sprawdzenia instrukcji producenta konkretnego modelu. Drugim, równie częstym problemem, są rusztowiny niedopasowane wymiarowo do paleniska – kupione “na oko” lub na podstawie ogólnej marki kotła bez weryfikacji dokładnych wymiarów segmentu.

Kopiowanie ułożenia ze starego, zdeformowanego rusztu

Stary ruszt po latach eksploatacji często jest już lekko wygięty lub przesunięty względem pierwotnego położenia, więc odtwarzanie jego układu przy montażu nowego kompletu przenosi błąd na kolejny sezon. Zamiast tego warto sięgnąć po dokumentację techniczną albo skontaktować się z serwisem producenta.

Niedopasowanie wymiarowe i sztywne mocowanie – dlaczego to problem?

Rusztowiny o niewłaściwych wymiarach nie osiadają równo na prowadnicach, co tworzy nierówne szczeliny i punkty koncentracji naprężeń. W połączeniu ze sztywnym mocowaniem, uniemożliwiającym rozszerzalność termiczną, to prosta droga do pęknięcia już w pierwszym sezonie użytkowania.

• Montaż rusztowin niedopasowanych wymiarowo do konkretnego modelu paleniska.
• Odwrócony kierunek żeber, ograniczający dopływ powietrza i przyspieszający zapychanie popiołem.
• Zbyt ciasne lub zbyt luźne odstępy względem rodzaju spalanego paliwa.
• Sztywne mocowanie uniemożliwiające naturalną rozszerzalność termiczną żeliwa.
• Kopiowanie ułożenia ze starego, zdeformowanego rusztu zamiast instrukcji producenta.

Jeśli piec ma już za sobą kilka takich błędów montażowych, czasem opłaca się kompleksowa renowacja żeliwnego pieca kaflowego zamiast wielokrotnej wymiany samego rusztu.

Czy rusztowiny różnych producentów są wymienne?

To zależy – wymienność rusztowin zależy przede wszystkim od zgodności wymiarów zewnętrznych, grubości segmentu i sposobu osadzenia na prowadnicach konkretnego modelu pieca, a nie od samej marki producenta. Zamiennik o zbliżonych, ale nie identycznych wymiarach może wejść na miejsce, jednak w praktyce serwisowej takie rozwiązania rzadko sprawdzają się długoterminowo.

Od czego zależy wymienność rusztowin?

Kluczowe parametry to długość i szerokość segmentu, rozstaw karbów, grubość żeliwa oraz kształt osadzenia na prowadnicach – nawet niewielka różnica w tych wymiarach potrafi uniemożliwić prawidłowy montaż lub pogorszyć szczelność ułożenia. Producenci tacy jak Defro czy Kospel stosują własne, nieraz opatentowane profile rusztu, dopasowane do konkretnej serii kotłów.

Jakie ryzyko niesie montaż niedopasowanego zamiennika?

Zamiennik niedopasowany wymiarowo generuje nieszczelności między segmentami, przez które powietrze wchodzi w niekontrolowany sposób, a to prowadzi do nierównomiernego spalania i szybszego zużycia sąsiednich elementów. Zalecam zakup rusztowin dedykowanych do konkretnego modelu pieca lub kotła, ewentualnie sprawdzonych zamienników uniwersalnych o jawnie potwierdzonych przez sprzedawcę wymiarach.

• Zgodność wymiarów zewnętrznych segmentu – warunek konieczny prawidłowego osadzenia.
• Sposób osadzenia na prowadnicach – różni się między producentami nawet przy podobnych gabarytach.
• Grubość żeliwa i profil karbowania – wpływają na trwałość i szczelność ułożenia.
• Potwierdzone wymiary od sprzedawcy – podstawowy warunek bezpiecznego zakupu zamiennika.

Najczęściej zadawane pytania

Jak ułożyć rusztowiny w kotle na ekogroszek?

Rusztowiny do ekogroszku układa się z węższymi szczelinami niż przy grubym węglu, zgodnie z prześwitem podanym w instrukcji producenta kotła. Kierunek żeber powinien być zgodny z instrukcją montażową, zwykle żebrami do góry. Odstępstwo od zalecanej szczeliny prowadzi albo do przesypu paliwa, albo do przegrzania segmentów.

Czy rusztowiny trzeba dokręcać na sztywno?

Zazwyczaj nie – rusztowiny opiera się na prowadnicach z pewnym luzem, który pozwala na rozszerzalność termiczną żeliwa. Sztywne mocowanie bez luzu zwiększa ryzyko pęknięcia podczas nagrzewania paleniska. Jeśli konkretny model kotła przewiduje inne rozwiązanie, decyduje instrukcja producenta.

Dlaczego pękają rusztowiny w piecu?

Najczęściej z powodu zbyt ciasnych odstępów ograniczających dopływ powietrza, co prowadzi do miejscowego przegrzania kruchego żeliwa szarego. Innym powodem jest sztywne mocowanie uniemożliwiające naturalne rozszerzanie się metalu. Rzadziej przyczyną jest po prostu naturalne zmęczenie materiału po wielu sezonach pracy.

Jak często wymieniać rusztowiny w piecu?

Przy regularnym paleniu żywotność rusztowin to zwykle kilka do kilkunastu sezonów grzewczych, zależnie od jakości paliwa i zawartości popiołu. Widoczne pęknięcia lub ubytki to sygnał do wymiany, niezależnie od tego, ile sezonów segment już przepracował.

Czy rusztowiny różnych producentów są wymienne?

Zależy to od zgodności wymiarów i sposobu osadzenia na prowadnicach danego modelu pieca. Zamienniki niedopasowane wymiarowo mogą powodować nieszczelności i nierównomierne spalanie, dlatego bezpieczniej sięgnąć po części dedykowane konkretnemu urządzeniu.

W którą stronę powinny być skierowane żebra rusztowin?

Standardowo żebra rusztowin kieruje się do góry, co ułatwia podtrzymanie paliwa i prawidłowy przesyp popiołu. Odwrotne ułożenie pogarsza cyrkulację powietrza i przyspiesza zapychanie się popiołem, co użytkownicy odczuwają jako spadek mocy grzewczej kotła.

Jaka jest prawidłowa szczelina między rusztowinami?

Wartość zależy od rodzaju paliwa i konkretnego modelu urządzenia, dlatego zawsze warto sprawdzić instrukcję producenta. Dla drobnego paliwa jak ekogroszek stosuje się węższe szczeliny niż dla grubego węgla kawałkowego, a wartości uśrednione z internetu bywają niedopasowane do konkretnej konstrukcji paleniska.

Co się dzieje przy zbyt dużych odstępach między rusztowinami?

Zbyt szerokie szczeliny powodują przesypywanie się nieprzepalonego paliwa do popielnika, co obniża efektywność spalania i zwiększa zużycie opału. To błąd, który finansowo kosztuje właściciela kotła równie dużo, co zbyt ciasne ułożenie rusztu, choć rzadziej jest kojarzony z przyczyną.

Źródła i literatura

1. Polski Komitet Normalizacyjny: PN-EN 303-5:2012 – Kotły grzewcze na paliwa stałe – wymagania, badania i oznakowanie, 2012.
2. Komisja Europejska: Rozporządzenie (UE) 2015/1189 wdrażające dyrektywę Ekoprojekt dla kotłów na paliwo stałe, 2015.
3. Urząd Dozoru Technicznego: wytyczne bezpieczeństwa eksploatacji urządzeń grzewczych, 2022.
4. Instrukcje obsługi kotłów na paliwo stałe producentów Defro i Kospel – dokumentacja techniczna montażu i wymiany rusztowin zgodnie z modelem urządzenia, 2023.
5. Materiały serwisowe własne redakcji zeliwo24.pl – obserwacje z przeglądów i wymian rusztowin w kotłach zasypowych i automatycznych.
